ELETECH推出基于網絡架構的數字錄音系統VLAN-164

2005/08/02

VLAN-164 正面

一、系統架構

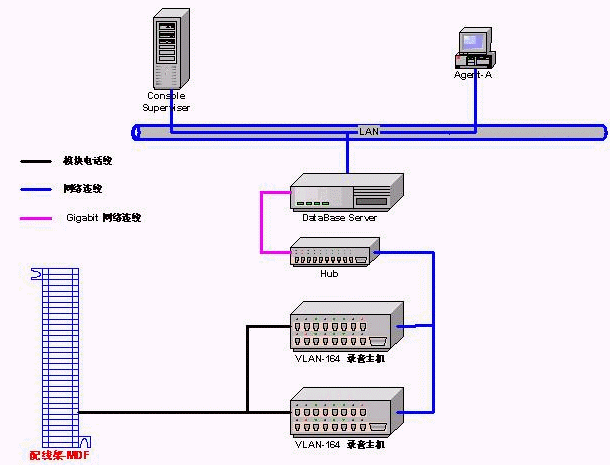

• 單機式架構

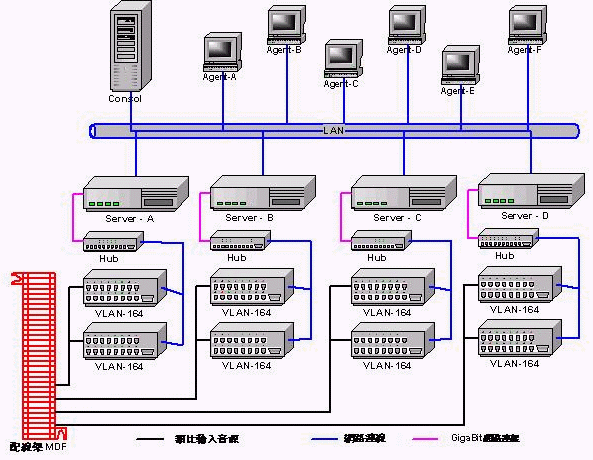

• 網絡式架構

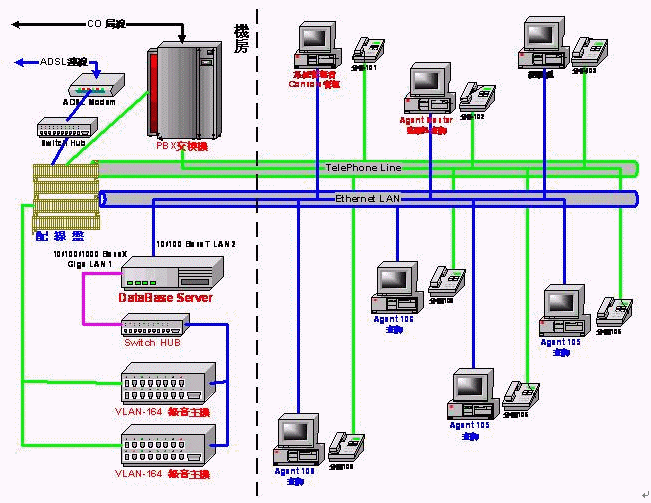

• 系統應用架構






• 完全WEB方式的錄音系統管理界面介紹

• 系統架構說明


1. 系統主要包括二大主機并由網絡聯機(TCP/IP協議)作為彼此與遠程的溝通橋梁。一是錄音接口主機(VLAN-164)具備模擬輸入音源的匹配接口、音源數字化、網絡聯機輸出。一是數據庫服務器(DataBase Server)主機具備系統Console平臺、錄音數據儲存與統計管理、備份、本地及遠程的使用權限及查詢管理、本地及遠程的實時監聽等。



2. 數據庫服務器主機為工業級計算機架構，含機架式(Rack)計算機機箱、單板CPU卡(內建Audio接口、GigaBit網絡接口、Graphic VGA接口)、10/100 MB網絡卡、Ultra 160 SCSI卡(選配)。(雙網卡設計，在多人局域網絡遠程查詢時不影響錄音工作)



3. 錄音接口主機以機架式機箱為主體，內含4線錄音接口插卡(VLAN-400P，Max 16片)、電話線路配線板(模擬音源輸入端)、GigaBit網絡接口板(數字數據輸出端)、150W電源供應器。



4. 系統架構內數據庫服務器主機與錄音接口主機以GigaBit網絡專線連接，提升數字錄音數據傳輸時的穩定性。


5. 數據庫服務器主機以另一網絡聯機與使用環境的局域網絡連結，多位使用者可經由局域網絡執行系統管理、數據查詢、實時監聽、線路狀態顯示等功能。



6. 以Windows XP或Windows 2000為軟件工作平臺。



7. 儲存裝置以雙硬盤機Raid 1(Mirror)數組為主，并采循環堆棧方式存盤，有效率的利用硬盤空間保留長時間的錄音檔案。亦或以磁盤陣列(Raid 1、3、5等)設備擴充儲存空間。



8. 備份裝置可支持DVD-RAM光驅、USB或IEEE 1394接口之外接硬盤機盒。或以局域網絡聯機至另一計算機終端上的儲存媒體為備份設備。



9. 單機數據庫服務器主機架構系統最多可128軌道同時錄音，網絡聯機架構的系統可擴充至1024軌道同時錄音。



10. 錄音接口以低阻抗之模擬音源為主，錄音輸入以并聯方式連接。一般常見的接口有模擬電話、數字話機話筒端、無線電喇叭音源輸出、麥克風等。



11. 輸入端錄音接口具自動增益控制(AGC)功能，提升錄音語音質量，平衡遠程與本地端的音量高低。



12. 語音壓縮格式： ADPCM 32K或μ-Law 64K等格式。



13. 錄音線路障礙自動檢測：輸入端的模擬線路或傳輸端的網絡線路偵測到斷線時，將依警示功能的設定知會系統管理員。


• Console管理功能

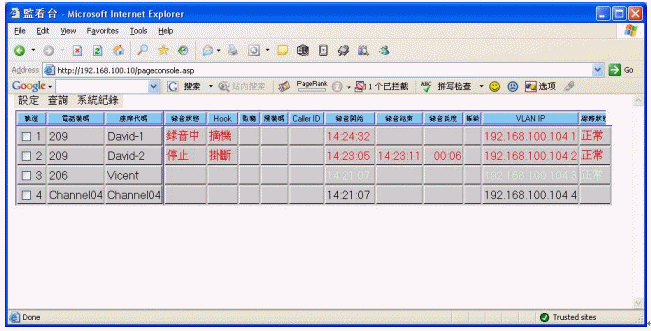

1. 系統Console主畫面以IE程序顯示，各錄音軌道的實時狀態以條列式或單一icon顯示，并同步顯示儲存裝置與備份裝置的使用容量值。



2. 局域網絡(LAN)上的系統管理員計算機終端機可安裝Console管理程序與數據庫服務器主機聯機并具備系統運作監看、系統參數管理、實時監聽、查詢放音等功能，并利用終端機的聲卡喇叭輸出放音。



3. 各軌道的各項系統參數、工作時間等設定，可依實際的聯機狀況與需要各自修改。



4. 錄音啟動方式：偵測電壓啟動、聲音位準啟動、網絡指令啟動、外接手動啟動等。



5. 各軌道的實時狀態包括錄音狀態(錄音中、待命中)、錄音開始時間、錄音結束時間、錄音長度、撥號碼、Caller ID(DTMF或FSK皆可)、模擬線路狀態等皆能實時顯示。

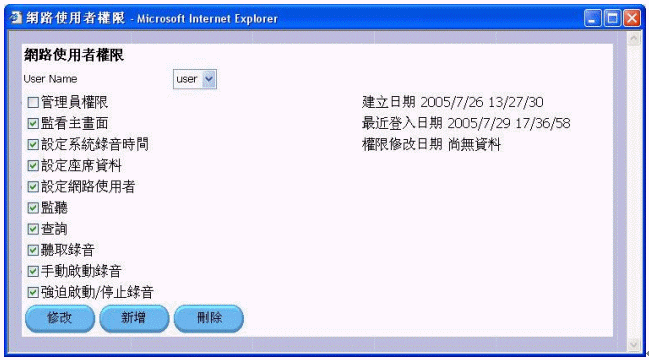

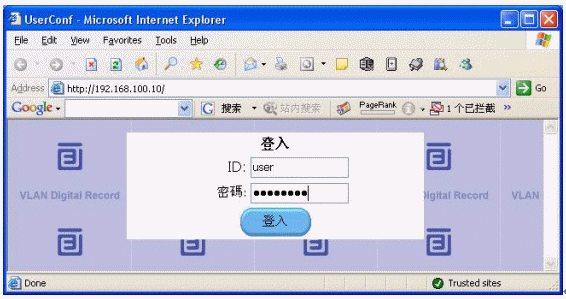

6. 系統操作采使用者登入機制，未登錄之使用者無法操作任何功能。登入使用者依系統管理員所設定的權限范圍內操作。



7. 使用者操作權限可由上一級使用者設定，登入、注銷皆有密碼管制，且操作內容皆有系統紀錄。

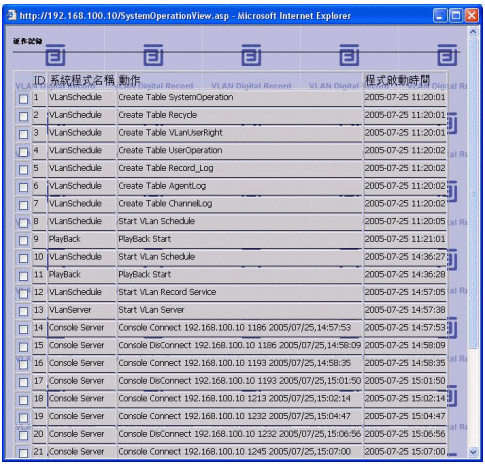

8. 系統運作的所有執行程序皆有紀錄可備查詢。


• 查詢、監聽功能



1. 可透過網絡聯機(LAN/WAN)執行遠程實時監聽正在通話中的錄音內容及監看錄音能量值，且不影響正常錄音功能。

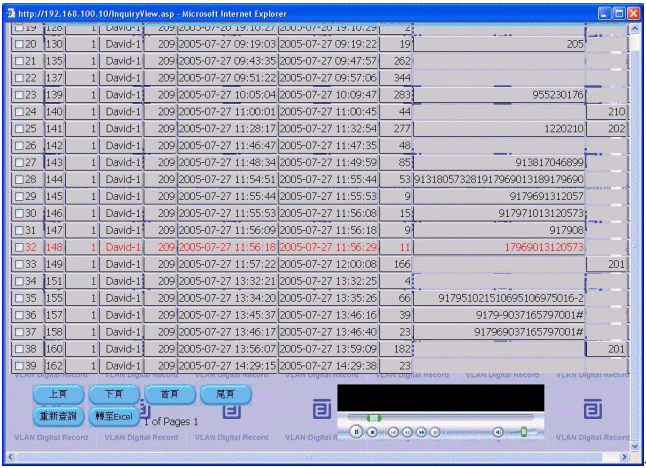

2. 搜尋錄音檔可依服務器代號、磁盤驅動器代號、軌道編號、使用者名稱、時間區間(可設年、月、日、時、分、秒)、撥號碼、Caller ID、備注等為條件。



3. 錄音檔案可設定為加密儲存，以提升數據安全性。另具解密程序可將加密錄音檔案還原為.wav格式。



4. 錄音數據記錄有軌道編號、日期(年、月、日)、時間(時、分、秒)、錄音長度、外撥電話號碼、Caller ID、備注等。


• 備份功能



1. 備份工作時間有多種設定方式(依各種不同的日期、時間條件)可供選擇，并自動執行，且不影響正常錄音功能。



2. 可同時執行一個或多個備份程序，并可自行選擇錄音頻道、備份設備、數據庫服務器主機等項目。



3. 除自動備份外，另具手動功能并可設定啟始時間或立即備份。



4. 系統具有備份工作紀錄文件。



5. 備份光盤片需有編號，并列表管理方便查詢備份內容。


• 統計功能


1. 系統具統計分析功能，搜尋條件可做成紀錄，方便下次再查詢或打印。



2. 統計結果可打印，或以.mdb格式儲存，方便使用者轉出并另行分析。


• 異常告警功能



1. 當系統發生下列異常狀況時應能執行告警功能

a. 備份設備存滿時。
b. 輸入端的模擬線路或傳輸端的網絡線路偵測到斷線時。
c. 系統當機無法操作任何功能時。


2. 系統應具備下列告警方式知會系統管理員

a. 警示音提示。
b. 遠程E-mail告警。
c. 電話通知告警等方式。


3. 系統當機后錄音索引文件與儲存裝置內實際的錄音數據可能發生異常，應具有重建程序以更正此異常狀態。

技聲語音公司供稿 CTI論壇編輯
